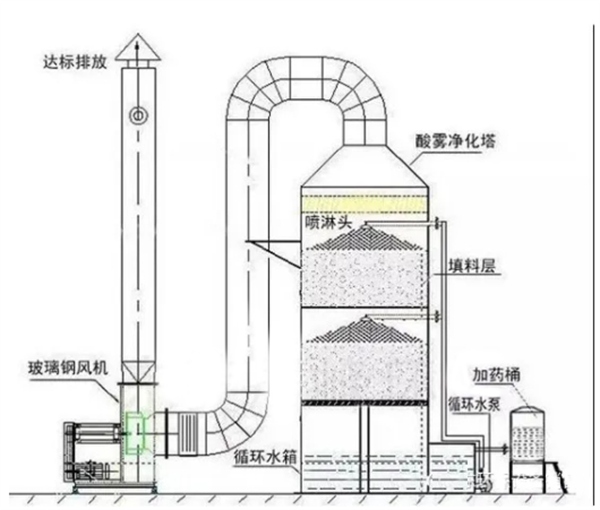

喷淋塔的设计以及应用

喷淋塔在环保行业应用非常广泛，包含无机酸的碱洗以及碱性物质的酸洗，溶于水溶液有机物的洗涤等等，在环保行业起着不可估量的作用；因此塔器的设计就显得尤为重要，在设计过程中包含塔器的高度，直径，塔器材料选型、填料的选型、以及风机的选型，；循环系统排污系统等等都是需要明确的；

01

设备的重要参数

1.设备空塔流速

设备空塔流速：1.2~1.5m/s；

2.水溶液的流量：

气液比：2~3L/m³；

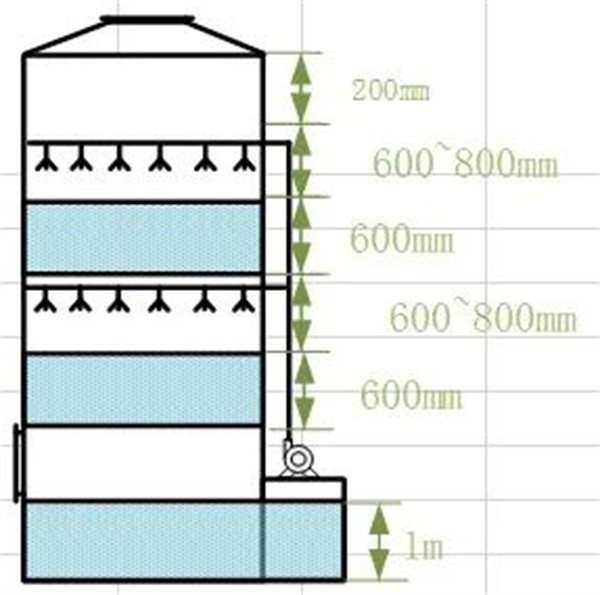

3.塔器设计高度尺寸参考：

填料高度：600mm，水喷淋高度尺寸：600~800mm，累加起来出口高度为200mm

塔器高度：空塔流速*滞留时间

5.水泵扬程：

经验值：水泵扬程单级喷淋：15~20m

计算方式如下：水泵的沿程阻力损失(查表)+弯头局部阻力损失(查表)+喷头压力(自定)=水泵的扬程；

6.喷头数量：

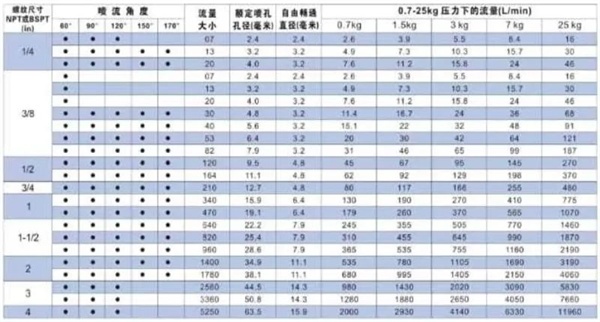

喷头一般选用螺旋喷头覆盖角度120°

7.酸洗塔酸溶液的PH值维持在：

酸洗溶液PH在：5~6左右，

随着酸洗的过程，PH值增加，酸溶液中的盐成分增加，会降低酸洗的效果，如何判定酸盐溶液的是否要进行更换排污，检测盐溶液的电导率和密度来控制溶液的排污；

8.碱洗塔碱溶液的PH值维持在：

酸洗溶液PH在：8~9左右，

随着碱洗的过程，PH值降低，酸溶液中的盐成分增加，会降低碱洗的效果，如何判定碱盐溶液的是否要进行更换排污，检测盐溶液的电导率和密度来控制溶液的排污；

9.喷嘴个数

N=所需喷淋量/单个喷淋量/稳定系数

稳定系数：防止喷头堵塞取0.8~0.9

一般根据管径截面积大小来布置喷嘴数量,单个喷嘴的截面积乘以喷嘴个数小于水管截面积的2/3即可。

9.水泵的选型

知道水泵的流量以及扬程的大小，我们就可以选出泵的规格大小，对于泵体以及叶轮的材质，我们要根据溶液的化学性质进行选型，在日常运行过程中是否是24小时连续运转，在24小时运转的状态下要进行一备一用设计，防止在运行过程中故障停机维修。

10.风机的选型

风机在知道设计流量后，主要要考虑风机全压的大小，风机全压大小等于沿程阻力损失(管道管壁阻力+喷淋塔管道阻力)+局部阻力损失（管道拐弯处的风阻+喷淋阻力+填料阻力）在算出基础上乘以1.2~1.4

02

10000m³/h碱洗塔设计过程

塔器直径：

D=Q/3600/V

V:空塔流速按照1.5m/s

D=1600mm

2.水溶液流量：

Q水=N*Q空/1000

N：气液比2~3L/m³,选3L/m³

Q空：废气流量10000m³/h

Q水循环量=30m³/h

4.水泵的扬程：

根据单层水喷淋单级填料水泵扬程选：20m

5.塔径高度：

H=Q空*滞留时间/3600/过流面积

Q空：废气流量10000m³/h

滞留时间：2s

过流面积：2㎡；

H=2800mm
