喷淋塔设计步骤及流程计算

2025-01-17 14:18:28

在日常的废气处理案例中,我们接触到较多的废气设备可能就是喷淋塔。喷淋塔无论是在酸碱废气处理和有机废气处理中都占据重要的位置,其广泛应用于处理酸碱废气及易溶于水活有机溶剂的废气等,应用行业有:锂电行业、精细化工行业,太阳能光伏材料废气等众多行业领域。

我司专业从事环保行业十余年,尤对各种塔器设计及实际应用积累了丰富宝贵经验,在此分享,有设计错误地方请指正。共同为环保绿增绿,为中国蓝添蓝。


一、喷淋塔的一般构造

喷淋塔可用于气体吸收等,喷淋塔主要构件为:进口流体分布器、填料压板或床层限制板、填料、填料支撑、液体收集器,液体再分布器等。

二、喷淋塔的设计步骤

1、首先确定气体种类、原始浓度及气量,设备占地面积及承重等硬性参数。

2、设计选型

1)确定废气性质:

首先需确定废气物理性质:比如温度、湿度、废气排放zui大量,同时参考废气化学性质比如是否具有腐蚀性、在洗涤过程中是否发生相互反应,气体本身或反应生成物是否具有粘性、颗粒物生成,根据废气性质选择塔体及内部构件材质,如温度比较高,需选用304L/316L等本体材质,如具有特殊腐蚀性需根据特性选择2205、2507及钛材材质。如温度小于80℃,可选用FRP玻璃钢、PP及PPH等价格相对较低材质。如废气本身或者洗涤过程中容易含有F、Cl等腐蚀性较高离子,建议为PP及PPH等材质。

2)根据物性初设阶段

 ①根据所在地方区域确定是否有地方排放标准,如有地标,则排放总量或单一组分排放需执行地方标准(地标是地方环保厅根据当地产业集群、当地经济水平、工业布局、人口密集程度及地形地貌等综合参数确定的地方性排放标准。一般地标要比国标排放量低,但单一成分排放地标可能没有那么全面,比如精细化工行业排放标准不仅对NMHC总量有要求,某单一成分比如乙酸乙酯、苯类、丙酮等排放也有标准,则需要参考国家排放标准),同时参考对标国家排放标准,以zui低的为准。如没有地方标准则以国家排放标准执行。

②、确定好排放标准后,根据风量以及排放标准,确定塔径及内部填料布局等,通常有多种填料可供选择,常用填料大致可分两类:一种是散堆填料,比如常用填料鞍型填料、马鞍环、IMTP、PALL、CMR、TELLERETTE花环等散队填料,一般用于吸收及除尘,一类为规整填料:板波纹填料、网波纹填料、Mellapak、Rombopak、Intalox等,此类一般用于精馏和化工吸收使用。根据材料性质又可分为三类:金属、陶瓷及塑料材质,故根据废气特性和排放标准确定各类的填料的使用,以便选择较理想的填料。

③、确定好本体材质及塔内件,则需根据废气性质及填料性质设计制造塔器。主要设计参数:液泛速度及空塔气速计算、填料塔塔径计算、填充层高度计算、填充层及除雾段压损计算、喷淋密度计算、管道直径及压损计算、配套风机及水泵选型。再严谨一点的做法是对于每一步的计算都需从新验证及考量。

液泛速率及空塔气速计算:不同填料性质有不同的液泛气速气速。根据液泛气速计算载点气速及空塔气速,不良的空塔气速可能使填料性能下降50-70%。一般个人习惯使用Eckert压降通用关联图计算,使用Bain-Hougen公式来验算两种计算方式差距。

填料塔塔径计算:根据以上空塔气速计算空塔直径,根据直径取整再去验算实际空塔气速,比如计算空塔直径2340mm,可取整塔径2400mm,验算实际空塔气速也有变化。

填充层高度:根据废气性质、填料性质及吸收液饱和情况来计算填充层高度,常规一般使用HTU来计算传质单元总高度。

填充层及除雾段压损计算:根据填料层高度及填料特性计算填充层压损,如喷淋密度计算准确的话,填充层高度与喷淋密度关系不大,因此考虑气速即可。常规一般使用Eckert压降通用关联图计算压降,同时使用伯努利方程进行验算。除雾段压损根据除雾要求来计算压损,常规双钩折流板压损较低,丝网除雾器压损较高但除雾效果好,也可组合使用,不同厚度压损也同样不一样,常规150mm聚丙烯丝网除雾,在允许除雾zui大气速UMAX80%以下,一般丝网阻力在150-250pa之间。

喷淋密度计算:根据塔径及填料物理特性确定湿润速率,然后根据zui小喷淋密度,同时参考气液配比来计算喷淋密度。

管道直径及压损计算:管道直径一般为根据废气粘性及特性,同时参考静电及管道本身材质强度即可计算,常规一般为:8-13m/s。都有通用常规软件进行计算。

配套风机及水泵选型:一般都为外购产品,一般建议咨询生产厂商,如固定使用某品牌,可根据某品牌风机或水泵选型曲线确定选型。一般整套系统共两类动力设备,风机和水泵,因此在选型时尤其看重。比如风机风量一般建议选择定风量定风压风机,尽量避免选用风量风压为区间的风机,风量的实际大小与塔空塔气速等息息相关。水泵一般根据塔径大小和高度选择不同扬程水泵,水泵扬程及出水量与塔器处理效果相互关联,比如扬程小喷嘴压力不够,容易漂水,形成不了实心喷淋效果,水量小容易气液分流,塔器处理效率会降低60-80%。

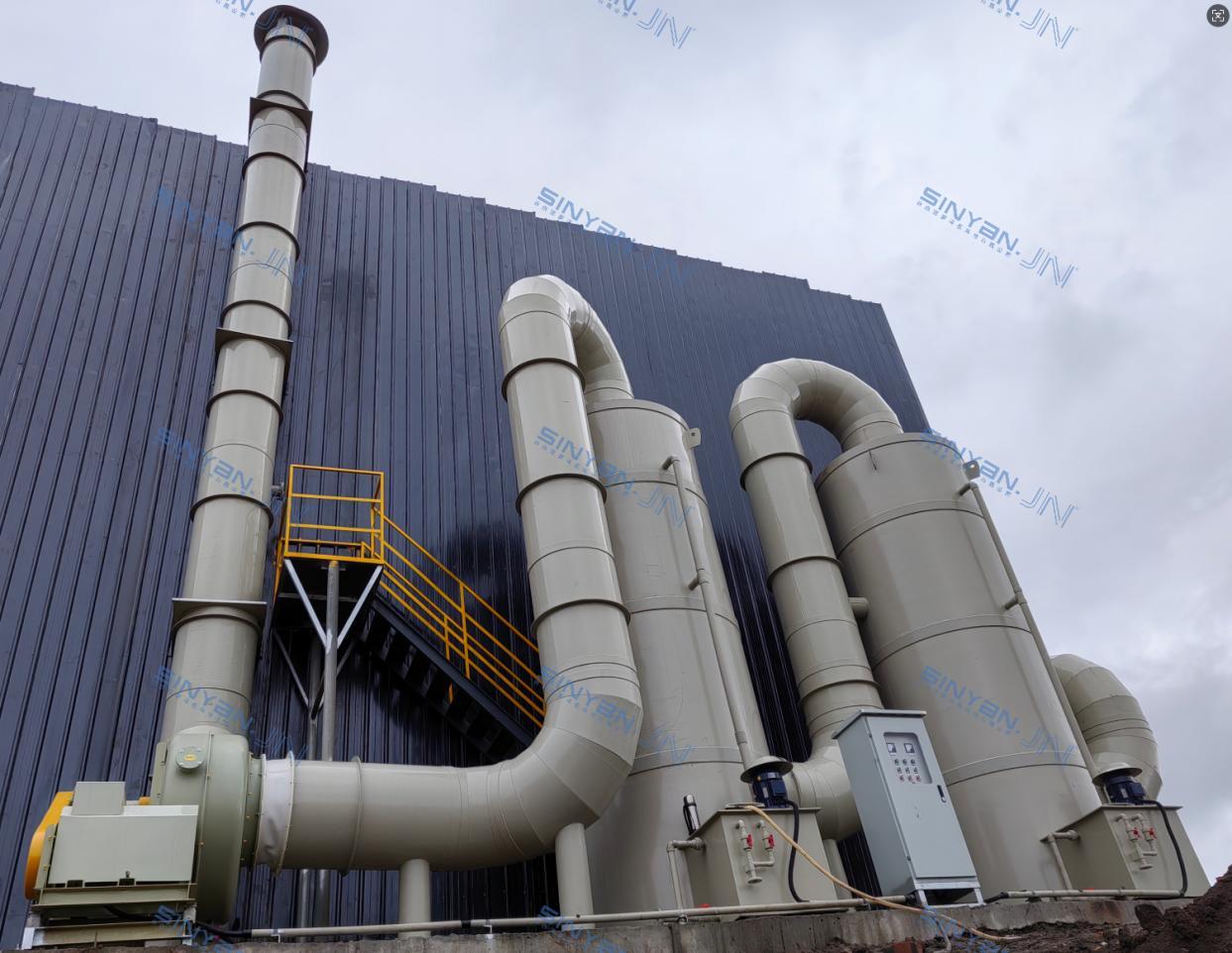

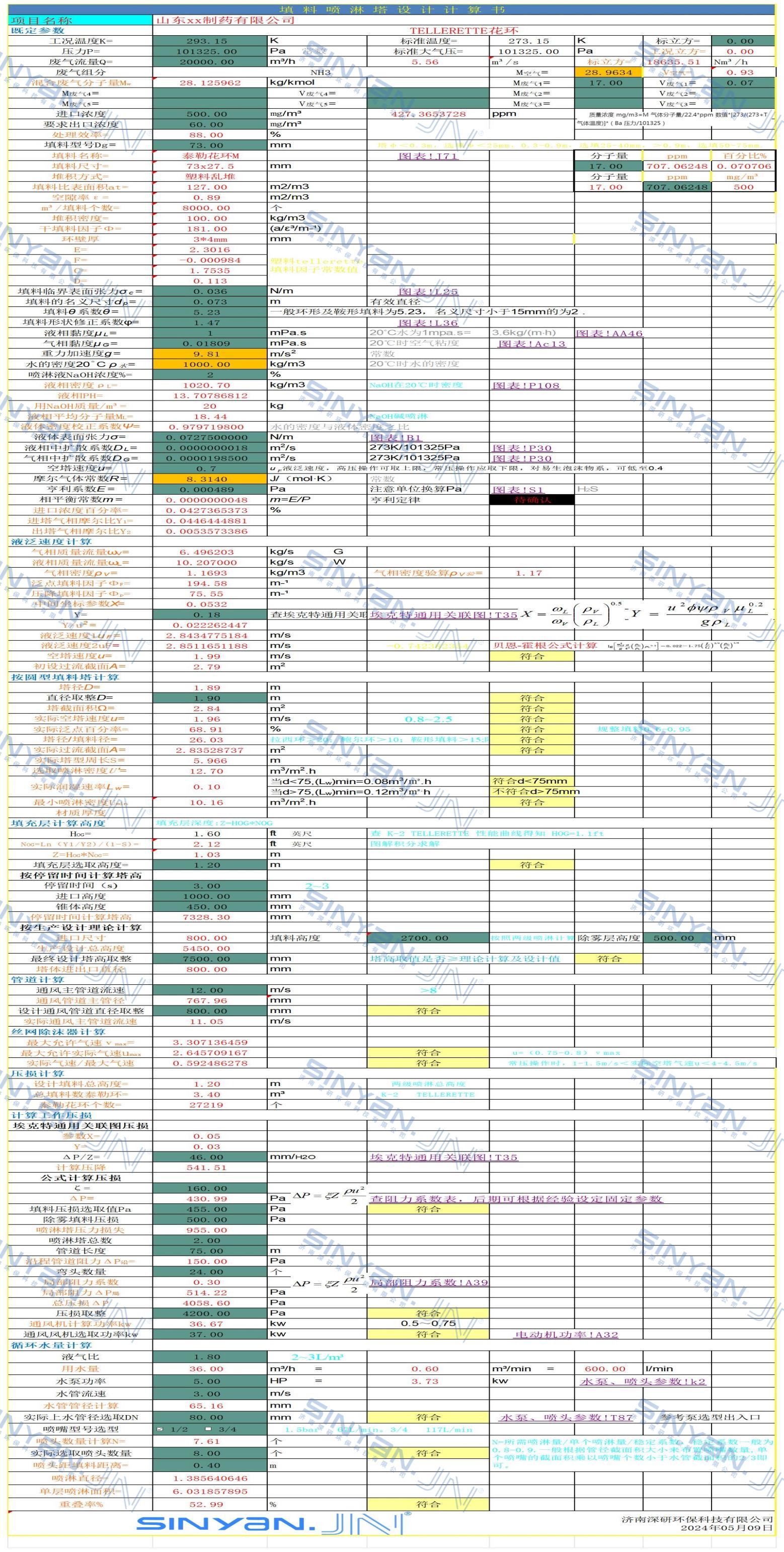

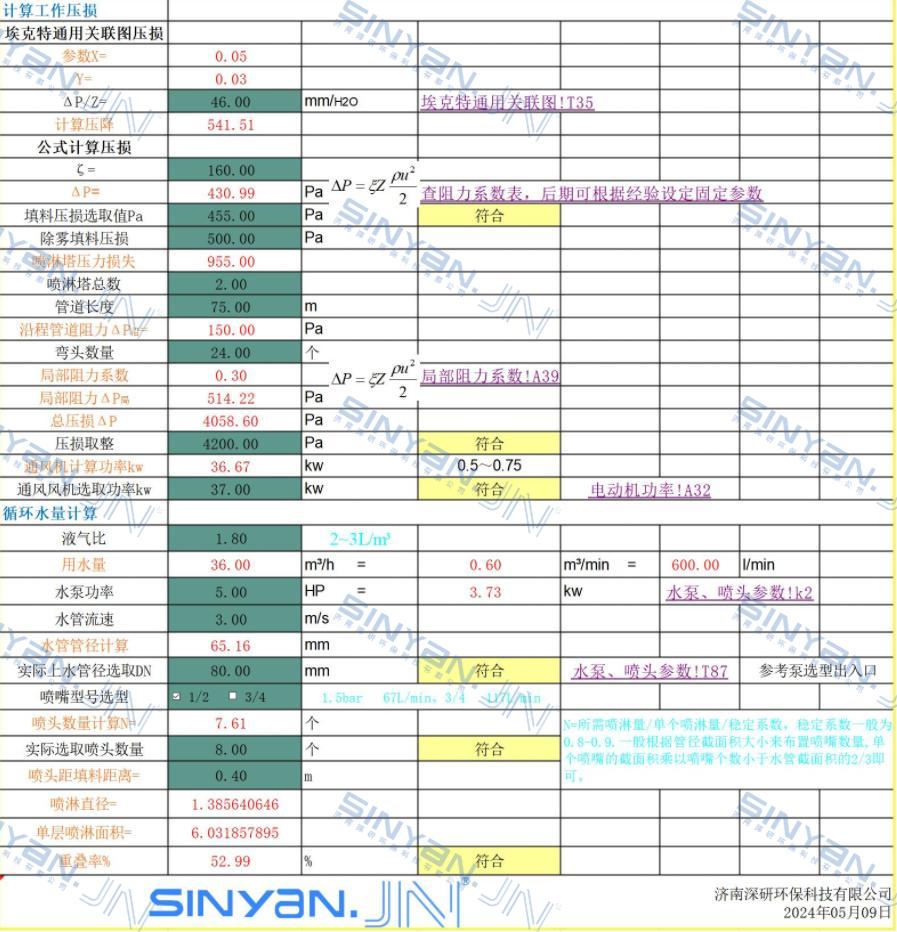

三、我司塔器计算过程示例(tellerette花环计算书)
